Как работать с очередями во FreeRTOS [2024-11-29]

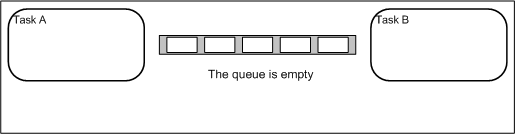

Очереди очень полезны для безопасной передачи сообщений от одной задачи к другой. Обмен сообщениями между задачами выполняется по правилу FIFO (первым сообщение пришло - первым и уйдет), то есть новые данные добавляются в конец очереди и извлекаются из начала.
У FreeRTOS очень богатый API очередей, который предлагает большое число возможностей.
Введение - быстрое знакомство
xQueueCreate - coздать новую очередь
xQueueSend - пoместить элемент в очередь
xQueueReceive - выбрать элемент из oчереди
xQueueSendFromISR и xQueueReceiveFromISR
Скетч “Передача сообщения из задачи и прерывания с приемoм в основном цикле”
Библиoграфия
Введение
Один очень важный аспект, о котором следует помнить, заключается в том, что данные, которые помещаются в очередь, копируются, а не просто сохраняется ссылка на них. Это означает, что если мы отправим в очередь целое число, его значение будет фактически скопировано, и если мы изменим исходное значение после этого, проблем возникнуть не должно.
Тем не менее, при вызове функций с очередями следует ссылаться на данные через указатели (это особенно полезно, если сообщения для обмена большие).
Следует также учитывать, что при вставке в заполненную очередь или извлечении из пустой очереди могут выполняться блокирующие вызовы в течение заданного периода времени (этот период времени является параметром API).
В первом, ознакомительном, примере работа с очередью из 10 целых чисел показана только в основном цикле приложения loop, для того чтобы сосредоточиться на базовых вызовах API, которые нужно выполнять.
Для работы не требуется дополнительных библиотек. При подключении к IDE Arduino плат разработки для Esp32 операционная система FreeRTOS подключается автоматически вместе с библиотекой очередей - queue.h.
Таким образом, код начинается с объявления глобальной переменной типа QueueHandle_t, который нужен для ссылки на очередь FreeRTOS.
QueueHandle_t queue;В первую очередь, в функции настройки открывается последовательный порт для вывода результатов приложения. Далее создаётся очередь с помощью вызова функции xQueueCreate. Эта функция принимает в качестве первого аргумента максимальное количество элементов, которые очередь может содержать, а в качестве второго аргумента — размер (в байтах) каждого элемента. Обратите внимание, что каждый элемент очереди должен иметь одинаковый размер.
В примере создается очередь, которая может содержать максимум 10 элементов (целых чисел), где размер каждого элемента указывается в байтах с помощью функции sizeof.
При успешном выполнении функция xQueueCreate вернёт дескриптор очереди, который имеет тип QueueHandle_t, как и переменная, которая объявлена глобально. В случае возникновения проблем с выделением очереди будет возвращён NULL. Таким образом, после проверки возвращённого результата функцией можно предупредить пользователя о возникновении проблемы.
void setup()
{
Serial.begin(115200);
queue = xQueueCreate(10, sizeof(int));
if (queue == NULL)
{
Serial.println("Error creating the queue");
}
}В начале основного цикла приложения определяется, создана ли очередь. Если все в порядке и очередь организована, то с помощью функции xQueueSend добавляются элементы в конец очереди для последующего использования.
Эта функция получает в качестве первого параметра дескриптор объявленной очереди. В качестве второго параметра она получает указатель на элемент, который следует вставить (хотя передаётся указатель, но в очередь копируется элемент), а в качестве последнего аргумента - максимальное время ожидания задачи в случае, если очередь заполнена.
Для последнего аргумента значение указывается в тиках (квантах FreeRTOS). Передача значения portMAX_DELAY означает, что ожидание будет продолжаться бесконечно, если очередь заполнена.
Поскольку очередь может содержать максимум 10 элементов, организуется простой цикл for и на каждой итерации вставляется текущее значение.
for (int i = 0; i<10; i++)
{
xQueueSend(queue, &i, portMAX_DELAY);
}Обратите внимание, что всегда передаётся указатель на одну и ту же переменную, но поскольку её фактическое значение будет скопировано, то нет никаких проблем с изменением её на новое значение на каждой итерации.
Аналогичный цикл используется для извлечения элементов очереди. Для того, чтобы обработать элемент, следует просто вызвать функцию xQueueReceive. Она получит в качестве первого параметра дескриптор очереди, в качестве второго параметра - указатель на буфер, в который будет скопирован полученный элемент, и, наконец, количество тиков для ожидания, если очередь пуста.
Как и прежде, в качестве первого аргумента передаётся глобальная переменная - дескриптор очереди, а в качестве последнего - значение portMAX_DELAY. Что касается буфера, в который копируется элемент, то перед использованием элемента объявляется переменная целочисленного типа, в которой сохраняется полученный элемент.
Следует заметить, что при выборке элемента он будет удалён из очереди. Если не требуется удалять элемент при извлечении, можно использовать функцию xQueuePeek.
В цикле обработки элементов их значения выводятся в последовательный порт.
int element;
for (int i = 0; i<10; i++)
{
xQueueReceive(queue, &element, portMAX_DELAY);
Serial.print(element);
Serial.print("|");
}В завершении цикла добавляется задержка между каждой итерацией основного цикла.
Пример работы с очередью
QueueHandle_t queue;
void setup()
{
Serial.begin(115200);
queue = xQueueCreate( 10, sizeof( int ) );
if(queue == NULL)
{
Serial.println("Error creating the queue");
}
}
void loop()
{
if(queue == NULL)return;
for(int i = 0; i<10; i++)
{
xQueueSend(queue, &i, portMAX_DELAY);
}
int element;
for(int i = 0; i<10; i++)
{
xQueueReceive(queue, &element, portMAX_DELAY);
Serial.print(element);
Serial.print("|");
}
Serial.println();
delay(1000);
}
к содержанию
xQueueCreate - cоздать новую очередь
Функция xQueueCreate создаёт новую очередь и возвращает дескриптор, с помощью которого можно ссылаться на эту очередь.
QueueHandle_t xQueueCreate(UBaseType_t uxQueueLength, UBaseType_t uxItemSize);Перед первым использованием очередей следует просмотреть заголовочный файл FreeRTOSConfig.h. Определение configSUPPORT_DYNAMIC_ALLOCATION должно быть установлено в 1 или не определено (в этом случае по умолчанию будет равно 1), чтобы эта функция RTOS API была доступна.
#define configSUPPORT_DYNAMIC_ALLOCATION 1Для каждой очереди требуется оперативная память, которая используется для хранения состояния очереди и элементов, содержащихся в очереди (область хранения очереди). Если очередь создаётся с помощью xQueueCreate(), тогда необходимая оперативная память автоматически выделяется из кучи FreeRTOS.
Если очередь создаётся с помощью xQueueCreateStatic(), то оперативная память предоставляется разработчиком приложения, что приводит к увеличению количества параметров, но позволяет выделить оперативную память статически во время компиляции.
Параметры:
- uxQueueLength, максимальное количество элементов, которое очередь может содержать одновременно;
- uxItemSize, размер в байтах, необходимый для хранения каждого элемента в очереди. Элементы добавляются в очередь копированием, а не по ссылке, поэтому это количество байт, которые будут скопированы для каждого элемента в очереди. Каждый элемент в очереди должен иметь одинаковый размер.
Возврат:
если очередь создана успешно, то возвращается дескриптор созданной очереди. Если память, необходимая для создания очереди, не может быть выделена, то возвращается NULL.
struct AMessage
{
char ucMessageID;
char ucData[20];
};
void vATask(void *pvParameters)
{
QueueHandle_t xQueue1, xQueue2;
// Создаём очередь, способную содержать до 10 чисел типа unsigned long
xQueue1 = xQueueCreate(10, sizeof(unsigned long));
if(xQueue1==NULL)
{
/* Очередь не была создана и не должна использоваться */
}
// Создаем очередь, способную содержать 10 структур, которые должны
// быть помещены в очередь с помощью указателей, поскольку представляют
// собой относительно большие данные
xQueue2 = xQueueCreate(10, sizeof(struct AMessage));
if( xQueue2 == NULL )
{
/* Очередь не была создана и не должна использоваться */
}
/* ... остальная часть кода задачи */
}
к содержанию
xQueueSend - поместить элемент в очередь
Функция xQueueSend отправляет элемент в очередь. Хотя элемент, передаваемый в функцию, указывается как параметр по ссылке (через указатель) фактически в очередь укладывается копия элемента.
Эту функцию нельзя вызывать из подпрограммы обслуживания прерываний. Для этого используется функция xQueueSendFromISR().
Формат:
BaseType_t xQueueSend(QueueHandle_t xQueue,const void *pvItemToQueue,TickType_t xTicksToWait);По сути это макрос, который вызывает xQueueGenericSend(). Он включён для обратной совместимости с более ранними версиями FreeRTOS, в которых не было xQueueSendToFront() и xQueueSendToBack().
Параметры:
xQueue, дескриптор очереди, в которой должен быть размещен элемент;
pvItemToQueue, указатель на элемент, который необходимо поместить в очередь. Размер элементов, которые содержит очередь, должен быть определён при создании очереди, поэтому по указателю будет скопировано столько байт, каков указан размер элемента в хранилище очереди;
xTicksToWait, максимальное время, в течение которого задача должна блокироваться в ожидании освобождения места в очереди, если она уже заполнена.
Вызов функции будет повторен немедленно, если очередь заполнена, а значение параметра xTicksToWait равно 0.
Время определяется в тактовых периодах, поэтому для расчета реального времени блокировки в миллисекундах или в других единицах нужно использовать значение константа portTICK_PERIOD_MS.
Если для INCLUDE_vTaskSuspend во FreeRTOSConfig.h установлено значение «1» (это по умолчанию), а время блокировки указано как portMAX_DELAY, то это приведет к блокировке задачи на неопределенный срок (без истечения времени ожидания).
Возврат:
- pdTRUE, если сообщение было успешно отправлено,
- errQUEUE_FULL в противном случае.
Пример использования:
struct AMessage
{
char ucMessageID;
char ucData[20];
} xMessage;
unsigned long ulVar = 10UL;
void vATask(void *pvParameters)
{
QueueHandle_t xQueue1, xQueue2;
struct AMessage *pxMessage;
// Создаём очередь, способную содержать 10 длинных целых без знака
xQueue1 = xQueueCreate(10, sizeof(unsigned long));
// Создаём очередь, способную содержать 10 указателей на структуры
// сообщений. Они должны передаваться по указателю, поскольку содержат
// длинные строки
xQueue2 = xQueueCreate(10, sizeof(struct AMessage *));
/* ... */
if(xQueue1 != 0)
{
// Посылаем беззнаковые целые. Ждем 10 секунд, пока освободится
// место, при необходимости освобождаем его
if (xQueueSend(xQueue1, (void *) &ulVar, (TickType_t) 10) != pdPASS)
{
/* Не удалось отправить сообщение даже после 10 тиков */
}
}
if (xQueue2 != 0)
{
// Отправляем указатель на структуру AMessage (не блокируем, если
// очередь уже заполнена
pxMessage = & xMessage;
xQueueSend(xQueue2, ( void *) &pxMessage, (TickType_t) 0);
}
/* ... остальная часть кода задачи */
}Блокировка при записи в очередь
Как и при чтении из очереди, “записывающая” задача может быть заблокирована для ожидания возможности записи в очередь. Это происходит, когда очередь полностью заполнена и в ней нет свободного места для записи нового элемента данных. До тех пор пока какая-либо другая задача не прочитает данные из очереди, задача, которая пишет в очередь, будет «ожидать», находясь в заблокированном состоянии. В одну очередь могут писать сразу несколько задач, поэтому возможна ситуация, когда несколько задач находятся в блокированном состоянии, ожидая завершения операции записи в одну очередь. Когда в очереди появится свободное место, получит управление задача с наивысшим приоритетом. В случае если запись в очередь ожидали равноприоритетные задачи, управление получит та, которая находилась в блокированном состоянии дольше остальных.
Поэтому есть, как минимум, два варианта дальнейших действий в случае, если не удаётся поместить данные в очередь мгновенно (или за некоторое время для надежности): либо отказаться от этого, либо побыстрее выбрать данные из очереди.
к содержанию
xQueueReceive - выбрать элемент из очереди
Функция xQueueReceive извлекает элемент из очереди. Элемент получается путём копирования, поэтому необходимо предоставить буфер подходящего размера. Количество байт, скопированных в буфер, должно соответствовать значению, которое было определено при создании очереди.
Эту функцию нельзя использовать в подпрограмме обслуживания прерываний, альтернативой должно служить xQueueReceiveFromISR.
Формат:
BaseType_t xQueueReceive(QueueHandle_t xQueue,void *pvBuffer,TickType_t xTicksToWait);xQueueReceive - это макрос, который вызывает xQueueGenericReceive().
Параметры:
xQueue - дескриптор очереди, из которой должен быть получен элемент;
pvBuffer - указатель на буфер, в который будет скопирован полученный элемент;
xTicksToWait - максимальное время, в течение которого задача должна блокироваться в ожидании поступления элемента, если очередь пуста на момент вызова. Если xTicksToWait установлен в 0, то при пустой очереди функция немедленно вернёт значение 0.
Время ожидания определяется в тактовых периодах, поэтому для определения реального времени следует использовать в пересчете значение константы portTICK_PERIOD_MS.
Если для INCLUDE_vTaskSuspend установлено значение ‘1’ (а это по умолчанию), то время блокировки, указанное как portMAX_DELAY приведет к блокировке задачи на неопределенный срок (без истечения времени ожидания).
Возврат: pdTRUE, если элемент был успешно получен из очереди, в противном случае pdFALSE.
Пример использования:
// Определяем переменную-структуру AMessage
struct AMessage
{
char ucMessageID;
char ucData[20];
} xMessage;
// Определяем очередь, которая будет использоваться для отправки
// и получения сообщений в виде структуры типа AMessage
QueueHandle_t xStructQueue = NULL;
// Определяем очередь, которая будет использоваться для отправки
// и получения указателей на структуры
QueueHandle_t xPointerQueue = NULL;
void vCreateQueues(void)
{
xMessage.ucMessageID = 0xab;
memset(&(xMessage.ucData), 0x12, 20);
// Создаём очередь для отправки полных сообщений-структур. Ее также
// можно создать и позже, но необходимо позаботиться о том, чтобы
// очередь не использовалась до тех пор, пока она не будет создана
xStructQueue = xQueueCreate(10, sizeof(xMessage));
// Создаём очередь для отправки указателей на структуры AMessage
xPointerQueue = xQueueCreate(10, sizeof(&xMessage));
if ((xStructQueue == NULL) || (xPointerQueue == NULL))
{
// "Не удалось создать одну или несколько очередей из-за нехватки
// доступной памяти в куче. Исправьте ошибку здесь.
// Очереди также могут быть созданы статически
}
}
// Задача, которая выполняет запись в очередь
void vATask(void *pvParameters)
{
struct AMessage *pxPointerToxMessage;
// Отправляем всю структуру в очередь, созданную для хранения 10 структур
xQueueSend(
// Дескриптор очереди
xStructQueue,
// Адрес переменной xMessage sizeof(struct AMessage), откуда
// байты копируются в очередь
(void *) &xMessage,
// Время блокировки, равное 0, означающее, что не нужно блокировать
// задачу, если очередь уже заполнена. Следует проверять значение,
// возвращаемое функцией xQueueSend(), чтобы узнать, было ли
// сообщение успешно отправлено в очередь
(TickType_t 0)
);
// Сохраняем адрес переменной xMessage в переменной-указателе
pxPointerToxMessage = &xMessage;
// Отправляем адрес сообщения в очередь, созданную
// для хранения 10 указателей
xQueueSend (xPointerQueue, (void *) &pxPointerToxMessage, (TickType_t) 0);
/* ... некоторая часть кода */
}
// Задача, которая выполняет чтение из очереди
void vADifferentTask(void *pvParameters)
{
struct AMessage xRxedStructure, *pxRxedPointer;
if (xStructQueue != NULL)
{
// Получаем сообщение из созданной очереди для хранения сложного
// структурного сообщения. Блокировка на 10 тиков, если сообщение
// недоступно немедленно. Значение считывается в структурную
// переменную AMessage, поэтому после вызова xQueueReceive()
// xRxedStructure будет содержать копию сообщения
if (xQueueReceive(xStructQueue, &(xRxedStructure), (TickType_t) 10) == pdPASS)
{
/* xRxedStructure теперь содержит копию xMessage. */
}
}
if (xPointerQueue != NULL)
{
// Получаем сообщение из созданной очереди для хранения указателей.
// Блокируем на 10 тиков, если сообщение недоступно - немедленно.
// Значение считывается в переменную указателя, и полученное значение
// является адресом сообщения. Переменная, после этого вызова
// pxRxedPointer будет указывать на xMessage.
if (xQueueReceive(xPointerQueue, &(pxRxedPointer), (TickType_t) 10) == pdPASS)
{
/* *pxRxedPointer теперь указывает на xMessage. */
}
}
/* ... остальная часть кода задачи */
} Блокировка задачи при чтении из очереди
Когда какая-либо задача пытается прочитать данные из очереди, которая не содержит ни одного элемента, то задача приостанавливается – то есть переходит в блокированное состояние. Приостановленная задача вернется в состояние готовности к выполнению, когда другая задача (или прерывание) поместит данные в очередь. После этого планировщик сможет передать управление ожидающей задаче (но если нет задач с более высоким приоритетом).
Выход из блокированного состояния возможен также при истечении заданного тайм-аута, даже если очередь на протяжении всего этого времени оставалась пуста. Данные из очереди могут читать сразу несколько задач. Когда очередь пуста, то все они находятся в блокированном состоянии. Когда в очереди появляется элемент данных, начнет выполняться та задача, которая имеет наибольший приоритет. Возможна ситуация, когда равноприоритетные задачи ожидают появления данных в очереди. В этом случае при поступлении данных в очередь управление получит та задача, время ожидания которой было наибольшим. Остальные же останутся в блокированном состоянии.
Таймаут чтения из очереди позволяет реализовать механизм формирования интервалов вместо использования vTaskDelay(). В этом случае разблокировка задачи произойдет в двух случаях – либо появятся новые данные в очереди, либо истечет заданный таймаут, в зависимости от того, что наступит ранее. Таймаут можно задать равным нулю, тогда задача чтения вообще не будет блокироваться.
к содержанию
xQueueSendFromISR - xQueueReceiveFromISR
В программах обслуживания прерываний для отправки в очередь и выборки сообщений из очереди используется функции xQueueSendFromISR() и xQueueReceiveFromISR().
Эти функции очень похожи на обычные версии - xQueueSend и xQueueReceive, но имеются некоторые отличия:
отсутствует аргумент xTicksToWait – поскольку выполнение обработчиков прерываний должно занимать как можно меньше времени, поэтому ни о каких ожиданиях внутри прерываний и речи быть не может.
Появился новый аргумент pxHigherPriorityTaskWoken. Функция может вернуть в данном аргументе два состояния - pdTRUE или pdFALSE. Если вернулось pdTRUE, то это указывает, что необходимо досрочно отдать управление планировщику задач FreeRTOS. Допустим, в текущий момент выполняется задача с низким приоритетом, а высокоприоритетная ожидает сообщения из очереди и приостановлена. Далее происходит прерывание, из которого отправляется какое-либо сообщение в очередь. Но по окончании работы обработчика прерываний выполнение возвращается к текущей низкоприоритетной задаче, а высокоприоритетная все ещё ожидает, пока закончится текущий квант времени, и очередь всё ещё не обрабатывается. Однако если после этого передать управление планировщику досрочно через portYIELD_FROM_ISR, то он передаст управление ожидающей высокоприоритетной задаче. Это позволяет значительно сократить время реакции системы на прерывание.
Передача сообщения из задачи и прерывания с приемом в основном цикле
/** Arduino-Esp32-CAM *** QueueHandlMulti2.ino ***
*
* Пример передачи сообщения из задачи и из прерывания с
* приемом в основном цикле
*
* v1.1, 29.11.2024 Автор: Труфанов В.Е.
* Copyright © 2024 tve Дата создания: 21.11.2024
**/
// Определяем структуру передаваемого сообщения
struct AMessage
{
int ucSize; // Длина сообщения (максимально 256 байт)
char ucData[256]; // Текст сообщения
};
// Создаем структуру для передачи сообщения из задачи и указатель на нее
struct AMessage xMessage, *pxMessage;
// Создаем структуру для приёма сообщений
struct AMessage xRxedStructure;
// Определяем очередь сообщений
QueueHandle_t xQueue;
// Инициируем счетчик циклов дополнительной задачи
unsigned long nLoop = 0UL;
// ****************************************************************************
// * Сформировать сообщение о прошедшем времени с начала запуска приложения *
// * И ПЕРЕДАТЬ ЧЕРЕЗ ПРЕРЫВАНИЕ *
// ****************************************************************************
// Определяем заголовок для объекта таймера
hw_timer_t *timer = NULL;
// Выделяем и инициируем переменную для прошлого момента времени
int lastMillis = millis();
void ARDUINO_ISR_ATTR onTimer()
{
// Размещаем структуру для сообщения в статической памяти для того,
// чтобы уменьшить фрагментацию кучи
static DRAM_ATTR struct AMessage xiMessage;
// Выделяем переменную планировщикe задач FreeRTOS для указания
// необходимости переключения после прерывания на более приоритетную
// задачу, связанную с очередью
static DRAM_ATTR BaseType_t xHigherPriorityTaskWoken;
// Выделяем переменную для текущего момента времени
static DRAM_ATTR int currMillis;
// Выделяем переменную для прошедшего времени с начала запуска приложения
static DRAM_ATTR int timeMillis;
// Если в очереди есть место, будем размещать сообщение
if (xQueue!=0)
{
// Сбрасываем признак переключения на более приоритетную задачу
// после прерывания
xHigherPriorityTaskWoken = pdFALSE;
// Определяем время, прошедшее с начала запуска приложения
currMillis = millis();
if (currMillis < lastMillis) lastMillis=0;
timeMillis=currMillis-lastMillis;
// Формируем сообщение для передачи в очередь
sprintf(xiMessage.ucData, "Прошло %d миллисекунд",timeMillis);
xiMessage.ucSize = 0;
while (xiMessage.ucData[xiMessage.ucSize]>0)
{
xiMessage.ucSize++;
}
// Отправляем сообщение в структуре AMessage
if (xQueueSendFromISR(xQueue, &xiMessage, &xHigherPriorityTaskWoken) != pdPASS)
{
Serial.println("ISR: Не удалось отправить структуру!");
}
}
else
{
Serial.println("ISR: Очередь для структур не создана!");
}
// Если требуется отдать управление планировщику на переключение
// после прерывания на более приоритетную задачу, делаем это
if (xHigherPriorityTaskWoken)
{
Serial.println("ISR: Управление передаётся планировщику!");
portYIELD_FROM_ISR();
}
}
// ****************************************************************************
// * Инициировать приложение *
// ****************************************************************************
void setup()
{
Serial.begin(115200);
// Определяем дополнительную задачу
xTaskCreatePinnedToCore (
vATask, // название функции, которая будет запускаться, как параллельная задача
"Сообщение", // название задачи
1024, // размер стека в байтах
NULL, // указатель параметра, который будет передан задаче (NULL, если параметр не передаётся)
0, // приоритет задачи
NULL, // дескриптор или указатель на задачу
0 // ядро процессора, на котором требуется запустить задачу
);
// Создаём объект таймера, устанавливаем его частоту отсчёта (1Mhz)
timer = timerBegin(1000000);
// Подключаем функцию обработчика прерывания от таймера - onTimer
timerAttachInterrupt(timer, &onTimer);
// Настраиваем таймер: интервал перезапуска - 1 секунда (1000000 микросекунд),
// всегда повторяем перезапуск (третий параметр = true), неограниченное число
// раз (четвертый параметр = 0)
timerAlarm(timer, 1400000, true, 0);
// Создаем очередь из 10 структур
xQueue = xQueueCreate(10, sizeof(struct AMessage));
if(xQueue==NULL)
{
Serial.println("SETUP: Очередь не была создана и не может использоваться!");
}
Serial.println("SETUP: Очередь сформирована!");
}
// ****************************************************************************
// * Выполнять ПЕРЕДАЧУ СООБЩЕНИЯ ИЗ ЗАДАЧИ в бесконечном цикле *
// (если задача завершится - не будет циклится, то контроллер перезагрузится)
// ****************************************************************************
void vATask (void* pvParameters)
{
while (1)
{
nLoop++;
if (xQueue!=0)
{
// Формируем сообщение для передачи в очередь
sprintf(xMessage.ucData, "Передано %d сообщение из задачи", nLoop);
xMessage.ucSize = 0;
while (xMessage.ucData[xMessage.ucSize]>0)
{
xMessage.ucSize++;
}
pxMessage = &xMessage;
if (xQueueSend(xQueue,pxMessage,5) != pdPASS)
{
Serial.println("TASK: Не удалось отправить структуру даже после 5 тиков!");
}
}
else
{
Serial.println("TASK: Очередь для структур не создана!");
}
delay (1600);
}
}
// ****************************************************************************
// * Выполнить основной цикл приложения *
// ****************************************************************************
void loop()
{
if (xQueue != NULL)
{
// Получаем сообщение из созданной очереди для хранения сложного
// структурного сообщения. Блокировка на 10 тиков, если сообщение
// недоступно немедленно. Значение считывается в структурную
// переменную AMessage, поэтому после вызова xQueueReceive()
// xRxedStructure будет содержать копию сообщения
if (xQueueReceive(xQueue,&xRxedStructure,10) != pdPASS)
{
Serial.println("LOOP: Не удалось принять структуру даже после 10 тиков!");
}
else
{
Serial.print(xRxedStructure.ucSize);
Serial.print(": ");
Serial.println(xRxedStructure.ucData);
}
}
else
{
Serial.println("LOOP: Нет очереди!");
}
delay(1300);
}
// *************************************************** QueueHandlMulti2.ino ***
В этом примере строится очередь для хранения структур в двумя полями: первое - это строка с, максимум, 256 символами; второе количество байт с символами в строке. Прерывание вызывается по таймеру и отправляет сообщение в очередь с указанием времени в миллисекундах с момента запуска приложения. Также в приложении периодически запускается задача, которая отправляет сообщение в очередь с указанием количества раз запуска задачи. Все сообщения принимаются в основном цикле и передаются в последовательный порт.
Ниже представлен протокол работы приложения:
TASK: Очередь для структур не создана!
SETUP: Очередь сформирована!
LOOP: Не удалось принять структуру даже после 10 тиков!
LOOP: Не удалось принять структуру даже после 10 тиков!
40: Прошло 1893 миллисекунд
55: Передано 2 сообщение из задачи
40: Прошло 3293 миллисекунд
55: Передано 3 сообщение из задачи
40: Прошло 4693 миллисекунд
55: Передано 4 сообщение из задачи
40: Прошло 6093 миллисекунд
55: Передано 5 сообщение из задачи
40: Прошло 7493 миллисекунд
55: Передано 6 сообщение из задачи
40: Прошло 8893 миллисекунд
ISR: Не удалось отправить структуру!
55: Передано 7 сообщение из задачи
ISR: Не удалось отправить структуру!
41: Прошло 10293 миллисекунд
41: Прошло 11693 миллисекунд
TASK: Не удалось отправить структуру даже после 5 тиков!
55: Передано 8 сообщение из задачи
41: Прошло 13093 миллисекунд
TASK: Не удалось отправить структуру даже после 5 тиков!
55: Передано 9 сообщение из задачи
TASK: Не удалось отправить структуру даже после 5 тиков!
41: Прошло 14493 миллисекунд
TASK: Не удалось отправить структуру даже после 5 тиков!
56: Передано 10 сообщение из задачи
TASK: Не удалось отправить структуру даже после 5 тиков!
41: Прошло 15893 миллисекунд
56: Передано 11 сообщение из задачи
ISR: Не удалось отправить структуру!
56: Передано 12 сообщение из задачи
ISR: Не удалось отправить структуру!
56: Передано 13 сообщение из задачи
ISR: Не удалось отправить структуру!
41: Прошло 20093 миллисекунд
TASK: Не удалось отправить структуру даже после 5 тиков!
41: Прошло 21493 миллисекунд
41: Прошло 22893 миллисекунд
...
