Сообщения на Oled-дисплей из задачи через уведомления, расщепление uint32_t на составляющие, вынос во вне кнопок сброса и прошивки ESP32-CAM [2025-02-24]

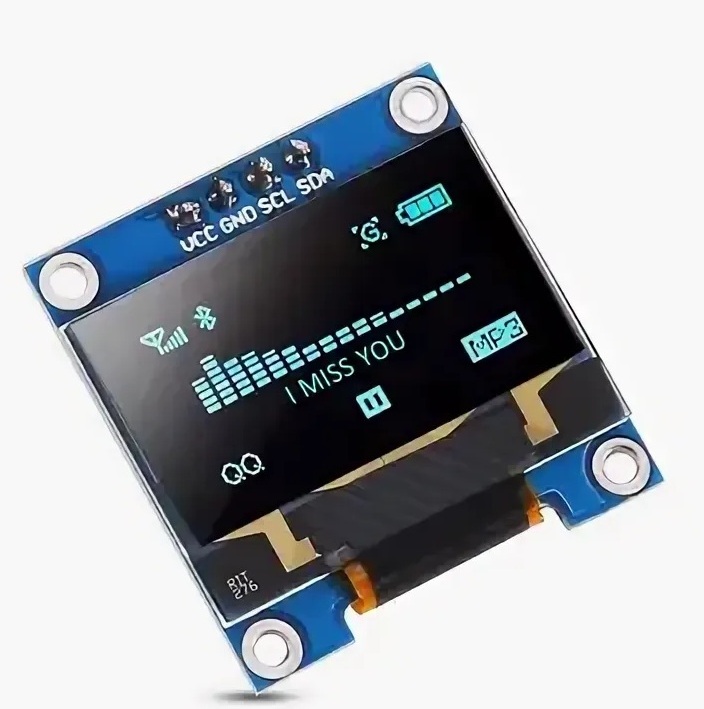

OLED-дисплей (128x64) - это графический дисплей, каждый пиксель которого является отдельным OLED (organic light-emitting diode) светодиодом. В отличии от TFT (Thin-Film Transistor), LCD (ЖК) и других дисплеев, этот дисплей не нуждается в подсветке, каждый пиксель светится самостоятельно, а не затемняет свет подсветки. Благодаря этому черный цвет - действительно чёрный (выключенный светодиод не светится в темноте), а белый цвет - действительно белый (не проходит через слой жидких кристаллов или тонкоплёночных транзисторов).
Использование органических светодиодов позволило достичь угла обзора более 160° и значительно снизить энергопотребление. Так же стоит отметить высокую контрастность (что повышает удобочитаемость текста и изображений), и небольшие размеры дисплея, всего 0.96 дюйма. Всё это, в сочетании с удобством и функциональностью, позволяет сказать что OLED-дисплей (128x64) один из лучших.
Характеристики
Тип дисплея: графический, OLED (organic light-emitting diode) на основе органических светодиодов.
Тип драйвера матрицы: SSD1306.
Разрешение: 128 x 64 точек.
Цвет пикселей (светодиодов): белый.
Количество цветов: белый и черный (монохромный).
Угол обзора: > 160°.
Коэффициент контрастности: 10000:1.
Яркость: >120 кд/м2.
Напряжение питания: 3,3 ... 5 В.
Энергопотребление: до 80 мВт (при свечении всего экрана);
Интерфейс: I2C (поддерживается Arduino, WeMos, STM32, MSP430 и множеством других микроконтроллеров, и отладочных плат).
Адрес на шине I2C: 0x3C или 0x3D выбирается переключателем.
Время отклика < 10 мкс.
Рабочая температура: -40 ... 85 °С.
Габариты: 30x30 мм.
Сообщения на Оled-дисплей из задачи через уведомления
Расщепление uint32_t на составляющие c помощью union
Вынос вo вне кнопок сброса и прошивки ESP32-CAM
Библиотека ESP8266 and ESP32 ОLED driver for SSD1306
Библиoграфия
Сообщения на Oled-дисплей из задачи через уведомления

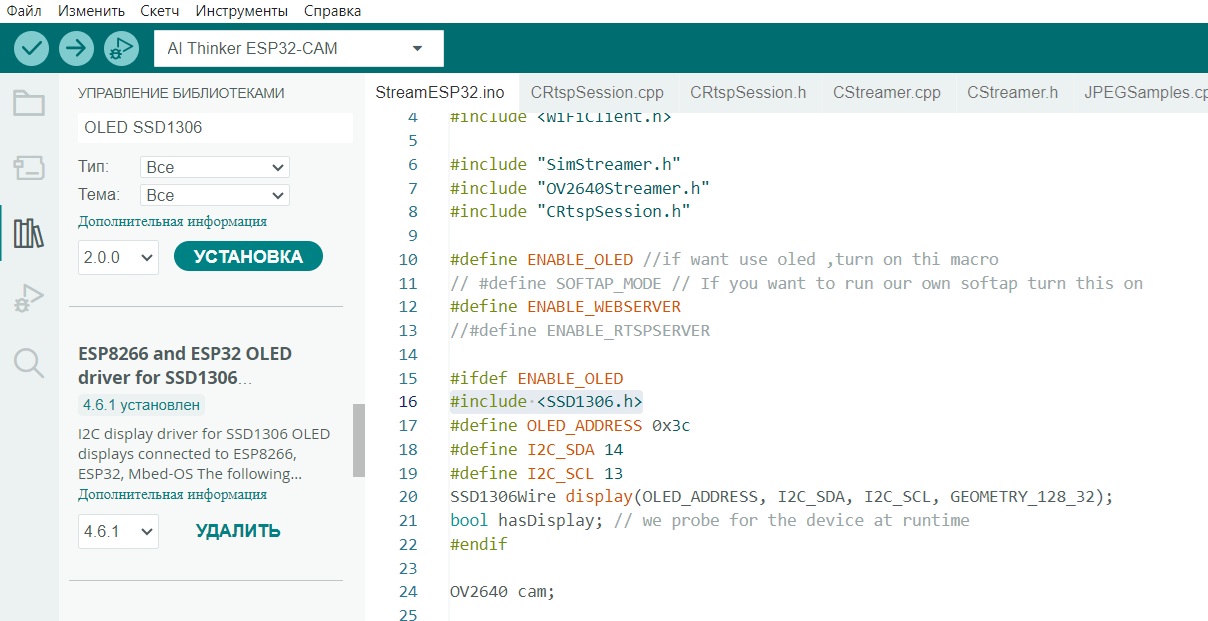

Существует несколько библиотек для работы с Oled-дисплеями. Основной пример статьи использует две библиотеки Adafruit_SSD1306.h v2.5.13 и Adafruit_GFX.h v1.11.11, установленные из IDE Arduino.

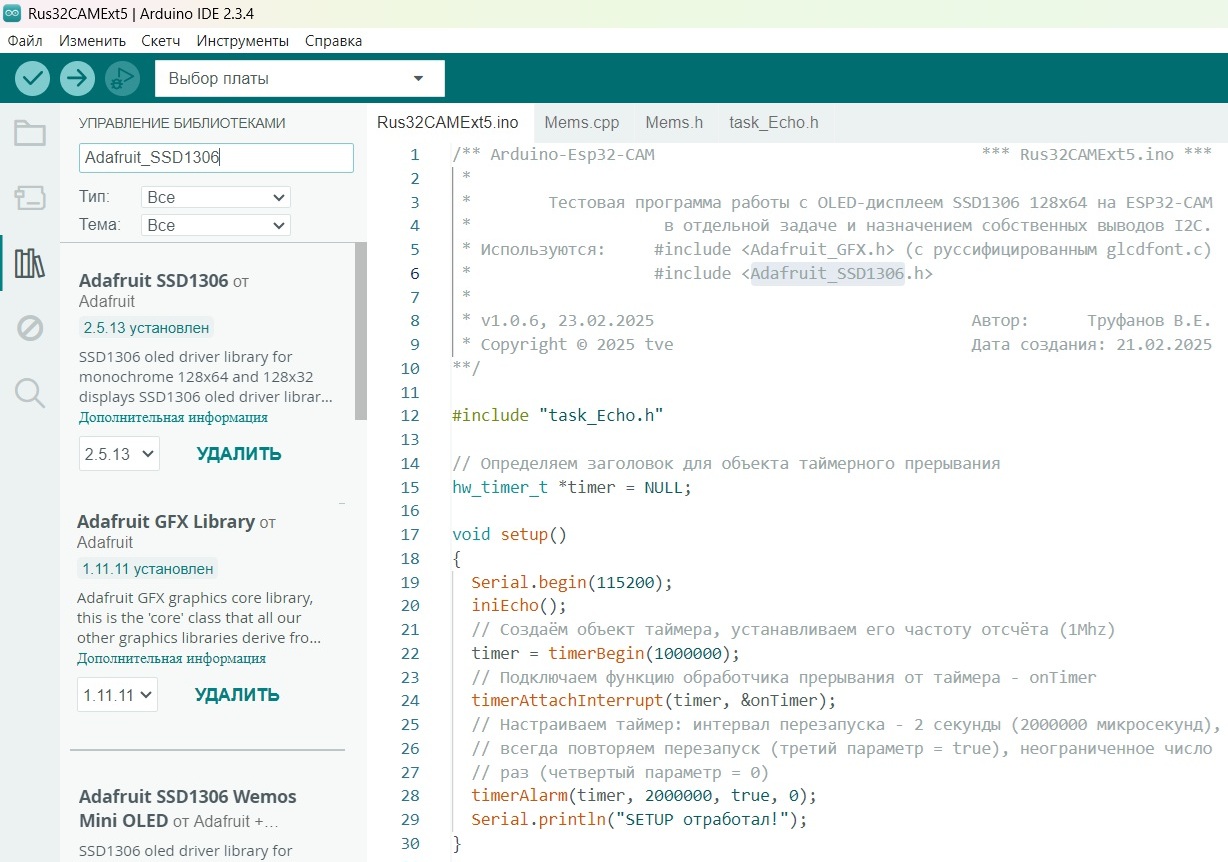

Подключение этих двух библиотек позволяет работать с дисплеем, но без использования русских букв. Для руссификации дисплея следует в библиотеке Adafruit_GFX.h заменить оригинальный файл шрифтов glcdfont.c на его руссифицированную версию.
Но есть ещё одна особенность. Кодировка символов Oled-дисплея является однобайтовой, поэтому перед загрузкой русских символов их следует перекодировать из Utf8 в Windows-1251. Об этих процедурах хорошо изложено в статье “Русификация библиотеки Adafruit-GFX и вывод русских букв на дисплей в кодировке UTF-8 из Arduino IDE”.

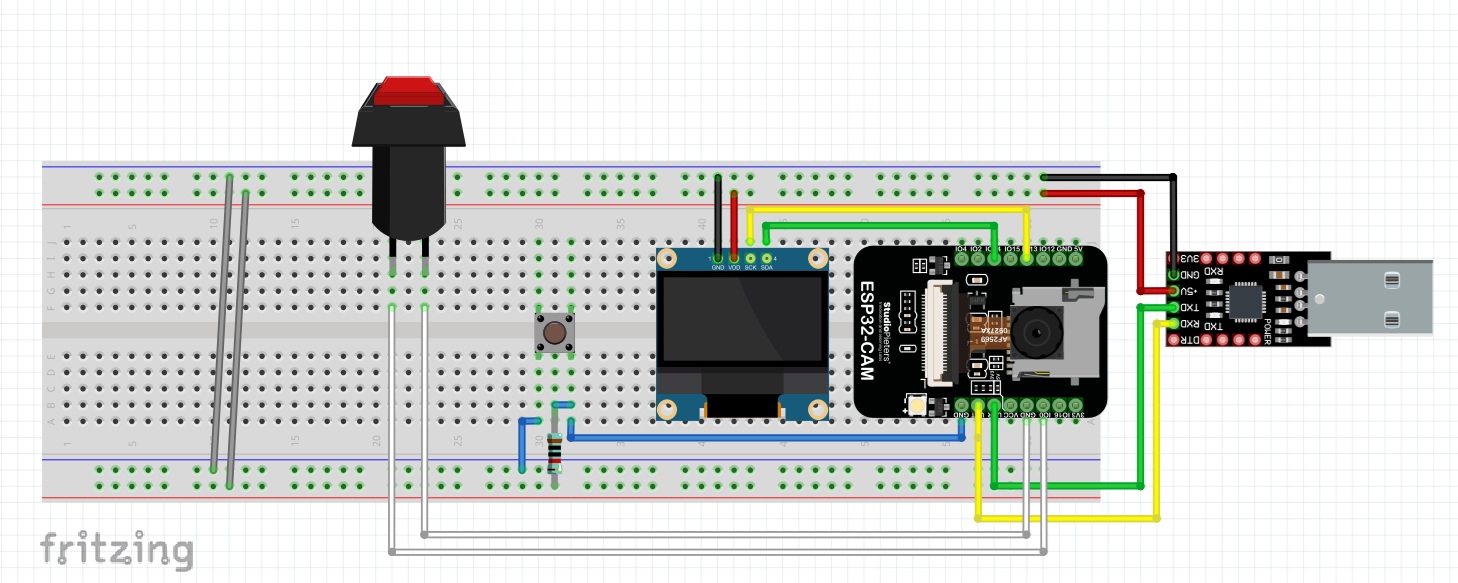

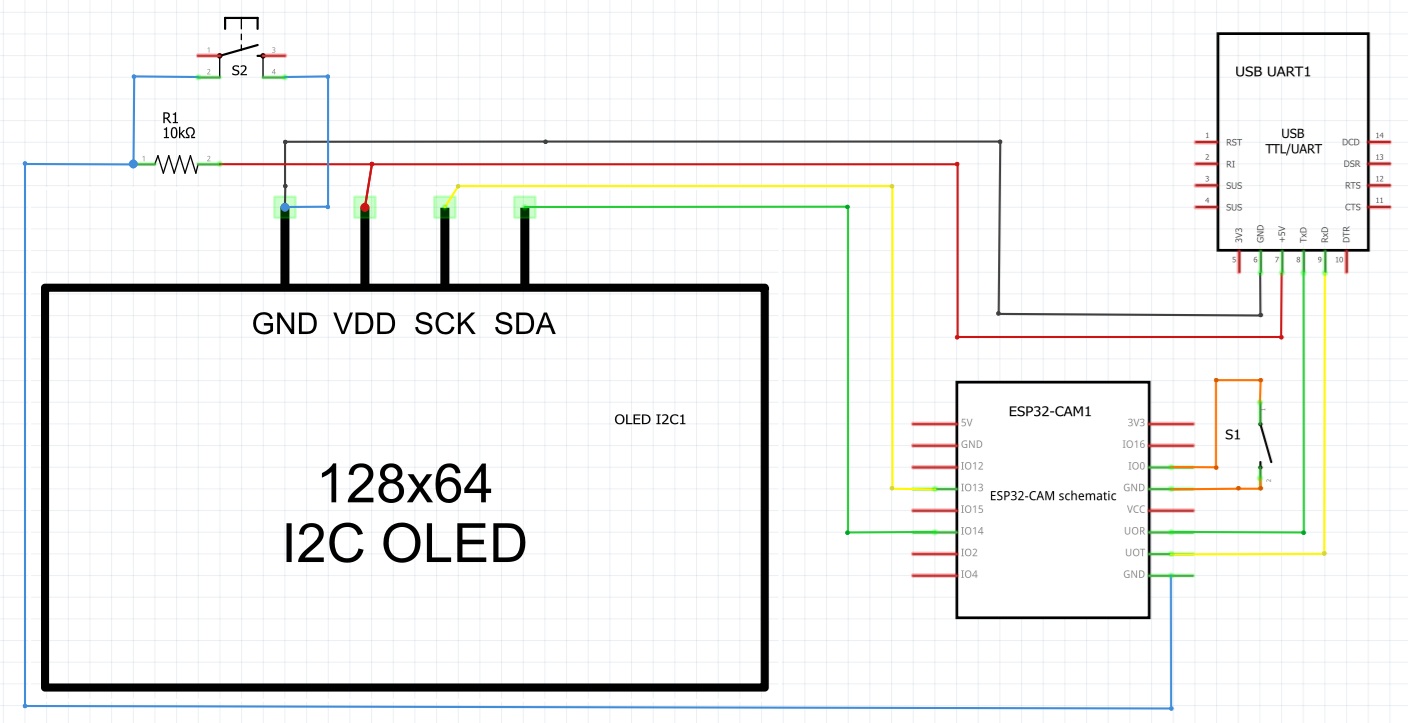

В следующем примере используется подключение Oled-дисплея к плате ESP32-CAM для вывода кратких сообщений журнала приложения с помощью этих инструментов.

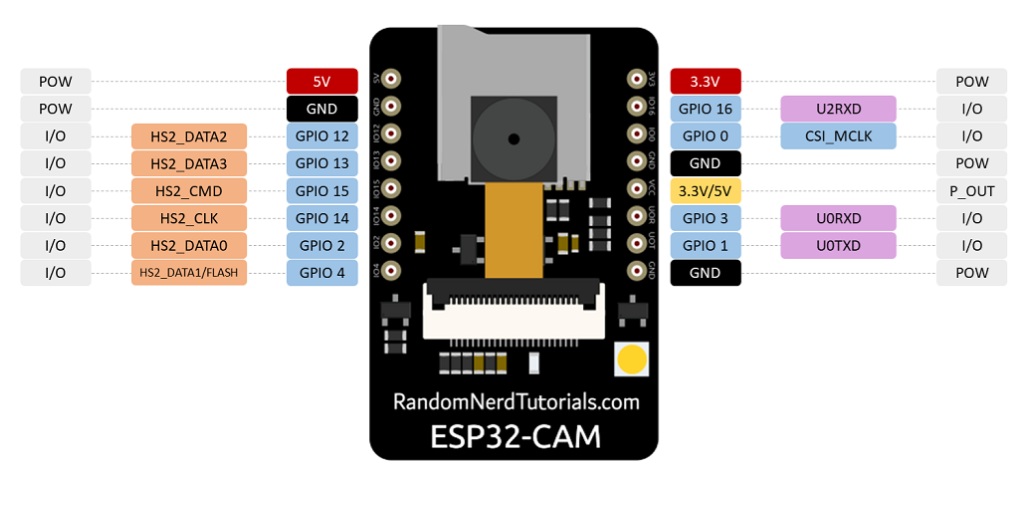

В примере контакт SDA дисплея подключается к 14 пину контроллера (GPIO14), а контакт SCL к 13 пину (так как карта microSD не используется). При необходимости можно использовать еще 2 пары контактов (GPIO3 и GPIO1, если не используется аппаратный последовательный порт или GPIO0 и GPIO16).
Тестовая программа работы с OLED-дисплеем SSD1306 128x64 на ESP32-CAM в отдельной задаче и назначением собственных выводов I2С
В приложении отправляются 32-разрядные уведомления в задачу Echo (#include “task_Echo.h”) из двух мест: из таймерного прерывания onTimer() и низкоприоритетного основного цикла loop().
Уведомление имеет следующую структуру:
// Определяем структуру уведомления задачи по работе с дисплеем
// с расщеплением на команды по формированию сообщений приложения
typedef union
{
uint32_t value; // для контрольного значения = 0x1A2B3C4D;
struct
{
uint8_t сode; // код сообщения = 1 байт (от 0 до 255)
unsigned v00:4; // младшая контекстная тетрада (0-15)
unsigned v01:4; // старшая контекстная тетрада (0-15)
uint16_t calc; // счётчик или беззнаковое целое (0-65535)
}
nibbles;
}
split;Уведомления, поступающие в задачу Echo из прерывания содержат код команды uint8_t сode = 1 и значение счетчика прерываний uint16_t calc.
Уведомления, поступающие из основного цикла могут содержать:
- uint32_t value = 0x1A2B3C4D - контрольное значение, занимающее всё пространство уведомления;
- команды uint8_t сode = 13 или uint8_t сode = 14, заставляющие менять направление движения строк в дисплее;
- прочие команды, заставляющие выводить на дисплей сообщение из списка в функции String TakeMess(uint8_t code).
/** Arduino-Esp32-CAM *** Rus32CAMExt5.ino ***
*
* Тестовая программа работы с OLED-дисплеем SSD1306 128x64 на ESP32-CAM
* в отдельной задаче и назначением собственных выводов I2С.
* Используются: #include <Adafruit_GFX.h> (с руссифицированным glcdfont.c)
* #include <Adafruit_SSD1306.h>
*
* v1.0.7, 24.02.2025 Автор: Труфанов В.Е.
* Copyright © 2025 tve Дата создания: 21.02.2025
**/
#include "task_Echo.h"
// Определяем заголовок для объекта таймерного прерывания
hw_timer_t *timer = NULL;
void setup()
{
Serial.begin(115200);
iniEcho();
// Создаём объект таймера, устанавливаем его частоту отсчёта (1Mhz)
timer = timerBegin(1000000);
// Подключаем функцию обработчика прерывания от таймера - onTimer
timerAttachInterrupt(timer, &onTimer);
// Настраиваем таймер: интервал перезапуска - 2 секунды (2000000 микросекунд),
// всегда повторяем перезапуск (третий параметр = true), неограниченное число
// раз (четвертый параметр = 0)
timerAlarm(timer, 2000000, true, 0);
Serial.println("SETUP отработал!");
}
// ****************************************************************************
// * Отправить уведомление cо значением задаче из прерывания *
// ****************************************************************************
int i=0; // счётчик прерываний
static split CommAndCalc;
void ARDUINO_ISR_ATTR onTimer()
{
// Резервируем переменную для значения
uint32_t ulStatusRegister;
// Резервируем регистратор приоритета разблокированной задачи
BaseType_t xHigherPriorityTaskWoken;
i++;
CommAndCalc.nibbles.сode=1;
CommAndCalc.nibbles.calc=i;
Serial.print("Прерывание сработало "); Serial.print(i); Serial.println(" раз");
// Готовим значение для передачи с оповещением
ulStatusRegister = CommAndCalc.value;
// Инициализируем xHigherPriorityTaskWoken значением false. При вызове
// функция xTaskNotifyFromISR() разблокирует задачу обработки, и если приоритет
// задачи обработки выше приоритета текущей запущенной задачи, то для функции
// xHigherPriorityTaskWoken автоматически будет установлено значение pdTRUE
xHigherPriorityTaskWoken = pdFALSE;
// Передаём сообщение в задачу обработки от прерывания. xHandlingTask - это дескриптор задачи,
// который был получен когда задача была создана. eSetValueWithOverwrite - заставляем уведомление
// для целевой задачи обязательно быть равным отправляемому значению ulStatusRegister.
xTaskNotifyFromISR(xHandlingEcho,ulStatusRegister,eSetValueWithOverwrite,&xHigherPriorityTaskWoken);
// Принудительно переключаеме контекст на задачу xHandlingTask, так как теперь xHigherPriorityTaskWoken = pdTRUE
portYIELD_FROM_ISR( xHigherPriorityTaskWoken );
}
void loop()
{
// Резервируем переменную для значения
uint32_t ulValue;
// Даём возможность поработать счетчику прерываний без помех
delay(10000);
// Направляем сообщения вверх, code=13
xTaskNotify(xHandlingEcho,13,eSetValueWithOverwrite); // "Вверх - команда на движение строк СНИЗУ-ВВЕРХ"
delay(2000);
// Передаём контрольное сообщение в задачу. xHandlingEcho - это дескриптор задачи,
// который был получен когда задача была создана. eSetValueWithOverwrite - заставляем уведомление
// для целевой задачи обязательно быть равным отправляемому значению ulStatusRegister.
ulValue=0x1A2B3C4D;
xTaskNotify(xHandlingEcho,ulValue,eSetValueWithOverwrite);
delay(2000);
// Передаем учтенные сообщения
xTaskNotify(xHandlingEcho,0,eSetValueWithOverwrite); // "NULL"
delay(2000);
xTaskNotify(xHandlingEcho,2,eSetValueWithOverwrite); // "Привет!"
delay(2000);
xTaskNotify(xHandlingEcho,3,eSetValueWithOverwrite); // "555"
delay(2000);
xTaskNotify(xHandlingEcho,4,eSetValueWithOverwrite); // "Привет МИР, такой очень удивительный"
delay(2000);
xTaskNotify(xHandlingEcho,5,eSetValueWithOverwrite); // "01234567890123456789"
delay(2000);
// Передаем неучтенное сообщение
xTaskNotify(xHandlingEcho,254,eSetValueWithOverwrite); // "Неизвестно"
delay(2000);
// Возвращаем направление движения вниз, code=14
xTaskNotify(xHandlingEcho,14,eSetValueWithOverwrite); // "Вниз - команда на движение строк СВЕРХУ-ВНИЗ"
delay(2000);
xTaskNotify(xHandlingEcho,6,eSetValueWithOverwrite); // "Hello"
delay(2000);
xTaskNotify(xHandlingEcho,7,eSetValueWithOverwrite); // "world"
delay(2000);
xTaskNotify(xHandlingEcho,8,eSetValueWithOverwrite); // "идем"
delay(2000);
xTaskNotify(xHandlingEcho,9,eSetValueWithOverwrite); // "уже"
delay(2000);
xTaskNotify(xHandlingEcho,10,eSetValueWithOverwrite); // "внизёхонько"
delay(2000);
xTaskNotify(xHandlingEcho,11,eSetValueWithOverwrite); // "Сейчас"
delay(2000);
xTaskNotify(xHandlingEcho,12,eSetValueWithOverwrite); // "0123456789"
}
// ******************************************************* Rus32CAMExt5.ino ***/** Arduino-Esp32-CAM *** task_Echo.h ***
*
* Задача вывода сообщений журнала на OLED-дисплее SSD1306 128x64
* на ESP32-CAM с назначенными выводами I2С
*
* Используются: #include <Adafruit_GFX.h> (с руссифицированным glcdfont.c)
* #include <Adafruit_SSD1306.h>
*
* v1.0.7, 24.02.2025 Автор: Труфанов В.Е.
* Copyright © 2025 tve Дата создания: 21.02.2025
**/
#pragma once
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
// Назначаем объекты для работы через шину I2C с OLED-дисплеем
static TwoWire I2Cbus = TwoWire(0); // объект для работы с шиной I2C
static Adafruit_SSD1306 display; // объект дисплея
// Назначаем пины для подключения дисплея по шине I2C к контроллеру
#define I2C_SDA 14 // контакт SDA к GPIO14
#define I2C_SCL 13 // контакт SCL к GPIO13
// Определяем параметры экрана и направления движения строк
#define SCREEN_WIDTH 128 // ширина экрана OLED-дисплея в пикселах
#define SCREEN_HEIGHT 64 // высота экрана OLED-дисплея в пикселах
#define TopToBottom 1 // сверху-вниз
#define FromBottomTop 2 // снизу-вверх
// Определяем структуру уведомления задачи по работе с дисплеем
// с расщеплением на команды по формированию сообщений приложения
typedef union
{
uint32_t value; // для контрольного значения = 0x1A2B3C4D;
struct
{
uint8_t сode; // код сообщения = 1 байт (от 0 до 255)
unsigned v00:4; // младшая контекстная тетрада (0-15)
unsigned v01:4; // старшая контекстная тетрада (0-15)
uint16_t calc; // счётчик или беззнаковое целое (0-65535)
}
nibbles;
}
split;
// ****************************************************************************
// * Сформировать сообщение приложения для OLED-дисплея SSD1306 *
// * по коду из поступившего уведомления *
// ****************************************************************************
#define def(ncase,mmess) case (ncase): mess=(mmess); break; // макрос функции
/* Описания кодов:
1 - поступило значение счетчика прерываний
13 - поступила команда начать движение строк СНИЗУ-ВВЕРХ
14 - поступила команда начать движение строк СВЕРХУ-ВНИЗ
0x1A2B3C4D - контрольное сообщение "0x1A2B3C4D"
Остальные коды вызывают вывод на дисплей соответствующих сообщений
*/
String TakeMess(uint8_t code)
{
String mess;
switch (code) {
def (0x1A2B3C4D,"0x1A2B3C4D")
def ( 0, "NULL")
def ( 1, ": ISR")
def ( 2, "Привет!")
def ( 3, "555")
def ( 4, "Привет МИР, такой очень удивительный")
def ( 5, "01234567890123456789")
def ( 6, "Hello")
def ( 7, "world")
def ( 8, "идем")
def ( 9, "уже")
def (10, "внизёхонько")
def (11, "Сейчас")
def (12, "0123456789")
def (13, "Идем ВВЕРХ")
def (14, "Поток ВНИЗ")
default: mess="Неизвестно"; break;
}
return mess;
}
// ****************************************************************************
// * Отрезать лишние символы справа *
// * (по умолчанию задача настраивает вывод на дислей символы среднего *
// * размера - четыре строки по не более чем 10 символов) *
// ****************************************************************************
String squezy(String str)
{
String strUtf8;
return strUtf8=str.substring(0,10);
}
// ****************************************************************************
// * Перекодировать русские буквы из UTF-8 в Win-1251 *
// ****************************************************************************
String utf8rus(String source)
{
int i,k;
String target;
unsigned char n;
char m[2] = { '0', '\0' };
k = source.length(); i = 0;
while (i < k)
{
n = source[i]; i++;
if (n >= 0xC0)
{
switch (n)
{
case 0xD0:
{
n = source[i]; i++;
if (n == 0x81) { n = 0xA8; break; }
if (n >= 0x90 && n <= 0xBF) n = n + 0x30;
break;
}
case 0xD1:
{
n = source[i]; i++;
if (n == 0x91) { n = 0xB8; break; }
if (n >= 0x80 && n <= 0x8F) n = n + 0x70;
break;
}
}
}
m[0] = n; target = target + String(m);
}
return target;
}
// ****************************************************************************
// * Отработать задачу по выводу сообщений на OLED-дисплей SSD1306 *
// ****************************************************************************
void Echo (void* pvParameters)
{
int i; // счетчик внутренних циклов
uint32_t ulInterruptStatus; // уведомление к задаче
static split EchoComm; // расщепление уведомления
static int direction=TopToBottom; // текущее направление движения строк
// Инициируем программную шину I2C
I2Cbus.begin(I2C_SDA,I2C_SCL,100000);
// Подключаем дисплей к шине
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &I2Cbus, -1);
if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3C))
{
Serial.println("SSD1306 - ошибка подключения к I2C");
//for(;;);
}
vTaskDelay(97/portTICK_PERIOD_MS);
// Включаем использование новых версий Adafruit-GFX (в том числе руссификация)
display.cp437(true);
// Выбираем средний размер шрифта и цвет
display.setTextSize(2);
display.setTextColor(WHITE);
// Выполняем начальное заполнение массива сообщений
String aLines[4];
aLines[0]=" "; aLines[1]=" "; aLines[2]=" "; aLines[3]=" ";
// Делаем первый вывод на экран
display.clearDisplay();
for (i=0; i<4; i++)
{
display.setCursor(0,i*16);
display.println(aLines[i]);
}
display.display();
vTaskDelay(97/portTICK_PERIOD_MS);
// Циклически отрабатываемпоступающие уведомления
while (1)
{
// Ждём получения уведомления, которое будет отправлено непосредственно в эту задачу.
xTaskNotifyWait (
0,
0,
&ulInterruptStatus, // для приёма значения
portMAX_DELAY // блокировка до приема на неопределённый срок
);
// Выполняем обработку уведомления
EchoComm=split(ulInterruptStatus);
// Выделяем команду
uint8_t inсode=EchoComm.nibbles.сode;
// Формируем сообщение текущей строки
String inmess="Undefaund!";
if (EchoComm.value==0x1A2B3C4D) inmess="Контроль";
else if (inсode==1) inmess=String(EchoComm.nibbles.calc)+TakeMess(inсode);
// При необходимости устанавливаем направление движения строк вверх
// def (13, "Вверх - команда на движение строк СНИЗУ-ВВЕРХ")
else if (inсode==13)
{
direction=FromBottomTop;
inmess=TakeMess(inсode);
}
// Или устанавливаем направление движения строк вниз
// def (14, "Вниз - команда на движение строк СВЕРХУ-ВНИЗ")
else if (inсode==14)
{
direction=TopToBottom;
inmess=TakeMess(inсode);
}
else inmess=TakeMess(inсode);
// Сдвигаем 3 строки на 1 позицию, заполняем первую
for (i=3; i>0; i--)
{
aLines[i]=aLines[i-1];
}
aLines[0]=squezy(utf8rus(inmess));
// Очищаем в мгновение дисплей
display.clearDisplay();
// Выводим строки на дисплей сверху-вниз
if (direction==TopToBottom)
{
for (i=0; i<4; i++)
{
display.setCursor(0,i*16);
display.println(aLines[i]);
}
}
// Или снизу-вверх
else
{
for (i=0; i<4; i++)
{
display.setCursor(0,i*16);
display.println(aLines[3-i]);
}
}
// Зажигаем дисплей
display.display();
vTaskDelay(97/portTICK_PERIOD_MS);
}
}
// ****************************************************************************
// * Определить задачу по выводу сообщений на Oled-дисплей *
// * по блокирующим уведомлениям к задаче *
// ****************************************************************************
// Определяем заголовок задачи Echo, играющей роль блокированных действий.
// Другая задача RTOS (или обработчик прерывания) вызовет функцию оповещения,
// а затем будет ожидать его в заблокированном состоянии (чтобы не использовать
// процессорное время) до тех пор, пока не будет получено уведомление о
// завершении передачи. Передача осуществляется с помощью DMA и в завершении
// прерывания также DMA используется для отправки уведомления задаче
static TaskHandle_t xHandlingEcho = NULL;
// Определяем задачу Echo
void iniEcho()
{
xTaskCreatePinnedToCore (
Echo, // название функции, которая будет запускаться, как параллельная задача
"Echo", // название задачи
3072, // размер стека в байтах
NULL, // указатель на параметр новой задаче. NULL, если параметр не передаётся.
1, // приоритет задачи
&xHandlingEcho, // дескриптор (указатель или заголовок) на задачу
1 // идентификатор ядра процессора, на котором требуется запустить задачу.
);
}
// ************************************************************ task_Echo.h ***в начало
Расщепление uint32_t на составляющие с помощью union
Так как разработчиками FreeRTOS была реализована идея замены семафоров и мьютексов 32-разрядными уведомлениями к задачам возникла потребность интерпретировать всяко-разно само уведомление.
И здесь хорошо употребить конструкцию union, которая позволяет манипулировать данными Arduino и объединение их с помощью структур.
Union позволяет объединить и записать несколько переменных в однобайтовый массив для отправки по Bluetooth, i2c, EspNow или любому другому протоколу, работающему с массивами;
позволяет записать данные в одном формате, а затем прочитать в другом.
Пример расщепления uint32_t на составляющие с помощью union
/** Arduino-Esp32-CAM *** Rus32CAMExt6.ino ***
*
* Пример расщепления uint32_t на составляющие с помощью union
*
* v1.0.1, 24.02.2025 Автор: Труфанов В.Е.
* Copyright © 2025 tve Дата создания: 20.02.2025
**/
typedef union
{
// 32-разрядное целочисленное беззнаковое представление переменной
uint32_t v;
// Разбиение значения на тетрады
struct
{
unsigned v00:4;
unsigned v01:4;
unsigned v10:4;
unsigned v11:4;
unsigned v20:4;
unsigned v21:4;
unsigned v30:4;
unsigned v31:4;
}
as_nibbles;
// Представление значение через массив байт
uint8_t as_bytes[4];
}
uint32_split_t, *uint32_split_p; // через указатель
// Выделяем переменную для расщепления
static uint32_split_t product;
void setup()
{
Serial.begin(115200);
// Инициализируем переменную начальным значением
product.v = 0x01010101;
}
void loop()
{
// Меняем значение и расщепляем
product.v++;
product.as_nibbles.v31=product.as_nibbles.v31+3;
uint8_t va = product.as_bytes[0]++;
uint8_t vc = product.as_nibbles.v21;
// Выводим значения после расщепления
Serial.print("PORTA = "); Serial.println(va);
Serial.print("PORTС = "); Serial.println(vc);
Serial.print("product.as_nibbles.v31 = "); Serial.println(product.as_nibbles.v31);
Serial.print("product.as_nibbles.v00 = "); Serial.println(product.as_nibbles.v00);
delay(2000);
}
// ******************************************************* Rus32CAMExt6.ino ***
в начало
Вынос во вне кнопок сброса и прошивки ESP32-CAM
Понятно, пока идут пробные учебные эксперименты с контроллером, можно отсоединять провод от нулевого пина и подсоединять снова много раз, нажимать кнопку сброса на контроллере много раз, но наступает момент, когда нужно уже строить изделие на макетной плате.
Здесь предлагается дежурное решение вопроса при отладке работы с дисплеем Oled. В разрыв между контактами GND и GPIO0 вставляется выключатель, а между контактом GND/Rst и землей ставится кнопка с подтягивающим резистором 10 кОм.
После этого можно программировать и программировать, не трогая проводов: нажимать выключатель, чтобы соединить землю и нулевой контакт (соответственно выключать его, когда надо); а также нажимать кнопку сброса на макетной плате при необходимости перезапуска контроллера для прошивки или запуска приложения.
в начало
Библиотека ESP8266 and ESP32 OLED driver for SSD1306
Библиотека ESP8266 and ESP32 OLED driver for SSD1306 разработана для OLED-дисплеев SSD1306 и SH1106 с разрешением 128x64, 128x32, 64x48 и 64x32, работающих на платформах Arduino/ESP8266, ESP32 и mbed-os. Может использоваться с версиями дисплея I2C или SPI. Входит в штатный комплект IDE Arduino.
API библиотеки сильно изменилось в версии 3.0. При переходе с версии 3.x на 4.0 так же было изменено множество внутренних компонентов и добавлена поддержка большего количества дисплеев.
Особенности
- обеспечивает отрисовку пикселей по заданным координатам;
- проведение линий от заданных координат к заданным координатам;
- позволяет отрисовывать и заливать прямоугольники по заданным размерам;
- выводить текст в заданных координатах;
- позволяет определить выравнивание: слева, справа и по центру;
- обеспечивает установку различных шрифтов из наборов;
- контролирует ширину текста количеством пикселей, при превышении ширины текст может быть перенесён на новую строку;
- разрешает автоматическую боковую прокрутку изображений;
- определяет переходные циклы и длительности отображения одного кадра;
- позволяет рисовать различные фреймы в функциях обратного вызова;
- обеспечивает отображение активного кадра на фоне неактивного.
Шрифты
Шрифты определяются в открытом формате. Можно создавать новые файлы шрифтов, а можно выбирать из списка шрифтов с открытым исходным кодом в этом веб-приложении: http://oleddisplay.squix.ch.
Для этого следует выбрать семейство шрифтов, стиль и размер, проверить изображение в предварительном просмотре и, если Вам нравится то, что видите, можно нажать «Создать». Веб-приложение создаст массив шрифтов в текстовой области, откуда можно скопировать и вставить его в новый или существующий файл.
Скетч из примеров к библиотеке ESP8266 and ESP32 OLED driver for SSD1306
/**
The MIT License (MIT)
Copyright (c) 2018 by ThingPulse, Daniel Eichhorn
Copyright (c) 2018 by Fabrice Weinberg
Permission is hereby granted, free of charge, to any person obtaining a copy
of this software and associated documentation files (the "Software"), to deal
in the Software without restriction, including without limitation the rights
to use, copy, modify, merge, publish, distribute, sublicense, and/or sell
copies of the Software, and to permit persons to whom the Software is
furnished to do so, subject to the following conditions:
The above copyright notice and this permission notice shall be included in all
copies or substantial portions of the Software.
THE SOFTWARE IS PROVIDED "AS IS", WITHOUT WARRANTY OF ANY KIND, EXPRESS OR
IMPLIED, INCLUDING BUT NOT LIMITED TO THE WARRANTIES OF MERCHANTABILITY,
FITNESS FOR A PARTICULAR PURPOSE AND NONINFRINGEMENT. IN NO EVENT SHALL THE
AUTHORS OR COPYRIGHT HOLDERS BE LIABLE FOR ANY CLAIM, DAMAGES OR OTHER
LIABILITY, WHETHER IN AN ACTION OF CONTRACT, TORT OR OTHERWISE, ARISING FROM,
OUT OF OR IN CONNECTION WITH THE SOFTWARE OR THE USE OR OTHER DEALINGS IN THE
SOFTWARE.
ThingPulse invests considerable time and money to develop these open source libraries.
Please support us by buying our products (and not the clones) from
https://thingpulse.com
*/
// Подключаем библиотеку дисплея OLED SSD1306
#include "SSD1306Wire.h"
// Подключаем логотип WiFi
#include "images.h"
// Инициализируем OLED дисплей на пинах Esp32-Cam
#define OLED_ADDRESS 0x3c
#define I2C_SDA 14
#define I2C_SCL 13
SSD1306Wire display(OLED_ADDRESS, I2C_SDA, I2C_SCL);
#define DEMO_DURATION 3000
typedef void (*Demo)(void);
int demoMode = 0;
int counter = 1;
void setup()
{
Serial.begin(115200);
Serial.println();
Serial.println();
// Настраиваем пользовательский интерфейс дисплея
display.init();
display.flipScreenVertically();
display.setFont(ArialMT_Plain_10);
}
// Показать изменение размеров шрифта
void drawFontFaceDemo()
{
// create more fonts at http://oleddisplay.squix.ch/
display.setTextAlignment(TEXT_ALIGN_LEFT);
display.setFont(ArialMT_Plain_10);
display.drawString(0, 0, "Hello world");
display.setFont(ArialMT_Plain_16);
display.drawString(0, 10, "Hello world");
display.setFont(ArialMT_Plain_24);
display.drawString(0, 26, "Hello world");
}
// Показать заполнение экрана текстом с заданной позиции
void drawTextFlowDemo()
{
display.setFont(ArialMT_Plain_10);
display.setTextAlignment(TEXT_ALIGN_LEFT);
display.drawStringMaxWidth(0, 0, 128,
"Lorem ipsum\n dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore." );
}
// Показать варианты выравнивания текста
void drawTextAlignmentDemo()
{
display.setFont(ArialMT_Plain_10);
display.setTextAlignment(TEXT_ALIGN_LEFT);
display.drawString(0, 10, "Left aligned (0,10)");
display.setTextAlignment(TEXT_ALIGN_CENTER);
display.drawString(64, 22, "Center aligned (64,22)");
display.setTextAlignment(TEXT_ALIGN_RIGHT);
display.drawString(128, 33, "Right aligned (128,33)");
}
// Показать рисование линий и прямоугольников и их заполнение
void drawRectDemo()
{
for (int i = 0; i < 10; i++) {
display.setPixel(i, i);
display.setPixel(10 - i, i);
}
display.drawRect(12, 12, 20, 20);
display.fillRect(14, 14, 17, 17);
display.drawHorizontalLine(0, 40, 20);
display.drawVerticalLine(40, 0, 20);
}
// Показать рисование и заполнение кругов
void drawCircleDemo()
{
for (int i = 1; i < 8; i++) {
display.setColor(WHITE);
display.drawCircle(32, 32, i * 3);
if (i % 2 == 0) {
display.setColor(BLACK);
}
display.fillCircle(96, 32, 32 - i * 3);
}
}
// Показать заполнение ProgressBar
void drawProgressBarDemo()
{
int progress = (counter / 5) % 100;
display.drawProgressBar(0, 32, 120, 10, progress);
display.setTextAlignment(TEXT_ALIGN_CENTER);
display.drawString(64, 15, String(progress) + "%");
}
// Показать вывод разложенного по точкам изображения
void drawImageDemo()
{
// see http://blog.squix.org/2015/05/esp8266-nodemcu-how-to-create-xbm.html
// on how to create xbm files
display.drawXbm(34, 14, WiFi_Logo_width, WiFi_Logo_height, WiFi_Logo_bits);
}
// Готовим массив функций и настройки для последовательного запуска функций из массива
Demo demos[] = {drawFontFaceDemo, drawTextFlowDemo, drawTextAlignmentDemo, drawRectDemo, drawCircleDemo, drawProgressBarDemo, drawImageDemo};
int demoLength = (sizeof(demos) / sizeof(Demo));
long timeSinceLastModeSwitch = 0;
void loop()
{
// Чистим дисплей
display.clear();
// Запускаем текущую функцию
demos[demoMode]();
// Трассируем время после запуска приложения
display.setFont(ArialMT_Plain_10);
display.setTextAlignment(TEXT_ALIGN_RIGHT);
display.drawString(128, 54, String(millis()));
display.display();
// Переходим к следующей или к первой функции
if (millis() - timeSinceLastModeSwitch > DEMO_DURATION)
{
demoMode = (demoMode + 1) % demoLength;
timeSinceLastModeSwitch = millis();
}
counter++;
delay(10);
}
